Sơ đồ đấu bóng đèn tuýp Led

Sơ đồ đấu bóng tuýp led 1m2 từ máng huỳnh quang. Điện nước AZ Hà Nội chia sẻ hướng dẫn đấu bóng đèn led đơn giản nhất

Sơ đồ đấu bóng tuýp led rạng đông
Sơ đồ đấu bóng tuýp led gia đình

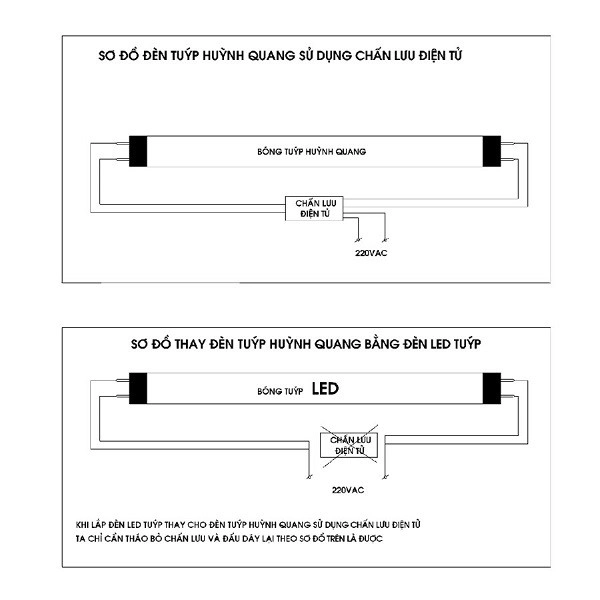

Sơ đồ đấu bóng đèn tuýp LED

Đèn led tuýp có nhiều ưu điểm hơn các loại bóng huỳnh quang truyền thống mà bạn đang lắp cho gia đình. Bài viết này, chúng tôi sẽ hướng dẫn bạn cách tự lắp bóng đèn tuýp led vào máng huỳnh quang sẵn có. Đèn led tuýp nói riêng và các loại đèn led nói chung đang dần thay thế các loại bóng đèn truyền thống như: đèn huỳnh quang, đèn sợi đốt… để trở thành thiết bị chiếu sáng phổ thông. Nhờ những nỗ lực không ngừng trong cải tiến công nghệ, đèn led đã có giá thành rẻ hơn rất nhiều và tiếp cận nhiều hơn với các gia đình.

Sơ đồ đấu tuýp led 1m2

Cách lắp đèn led 1.2m tuýp
Cách lắp tuýp led với máng huỳnh quang cũ
Đầu tiên, cần kiểm tra kỹ máng đèn hiện tại sử dụng chấn lưu sắt từ hay chấn lưu điện tử. Nếu máng đèn có sử dụng tắc te thì chấn lưu đang được sử dụng là chấn lưu sắt từ.
Trong trường hợp nếu lắp xong và bật đèn lên thấy đèn nháy khoảng 2-3 lần sau đó mới sáng ổn định thì đó là chấn lưu sắt từ. Nếu đèn không nháy mà có thể sáng luôn thì đó là chấn lưu điện tử.

Cách đấu đèn led 220V

Cách lắp tuýp led mới
Bước 1: Tháo vỏ của máng đèn ra và dùng tua vít tháo bỏ ốc vít ghim tại chấn lưu và tắc te và bỏ chúng ra, những linh kiện này sẽ không cần đến nữa.
Bước 2 Nối dây: Nhìn vào 2 đầu của bóng đèn bạn sẽ thấy 1 đầu có chữ L và một đầu có chữ N. Đầu đèn còn lại chỉ có tác dụng hỗ trợ bóng đèn gắn lên máng đèn led.
Bước 3: Lắp máng đèn vào, sau đó lắp đèn tuýp led thật chính xác. Hoàn chỉnh lắp đặt đèn.

Sơ đồ đấu bóng tuýp Led
Sơ đồ đấu bóng tuýp Led



Sơ đồ đấu dây đèn tuýp led đôi

Bước 1. Chuẩn bị thiết bị đèn led
Trước khi lắp đặt cần chọn các loại bóng đèn và máng đèn tuýp led phù hợp. Đồng thời đảm bảo chất lượng cũng như sự an toàn trong quá trình sử dụng.
Chuẩn bị một đoạn dây điện có độ dài phù hợp với kích thước của đèn;
Chuẩn bị hai chiếc đai (đai có tác dụng giữ đèn).
Cút nối (giúp hai bóng đèn liền với nhau trong trường hợp khu vực lắp đặt bị rộng.
Bước 2. Lắp đèn tuýp led đôi vào máng

Chuẩn bị máng led và tuýp led đầy đủ như ở bước 1 và nguồn điện trong nhà đảm bảo đã được tắt;
Nối dây nguội với đầu dây một cực của máng led, dây pha được nối với đầu còn lại của máng led;
Lắp hai chân của tuýp led vào chính xác 2 lỗ ở 2 đầu của máng led. Đẩy một đầu vào trước, đầu kia hơi đẩy về phía máng bên kia để có thể nhét vào được;
Sau khi lắp xong tiến hành test xem đèn led đã hoạt động hay chưa.



Cách đấu đèn tuýp led philip

Sơ đồ đấu bóng tuýp led philip
Sơ đồ đấu bóng tuýp led philip

Bước 1: Tháo lắp bóng tuýp thường, tháo bỏ máng, gỡ bỏ tắc te, tăng phô ra khỏi máng

Bước 2: Nối dây từ driver vào 2 cực đai chân máng đèn. Dây đỏ từ driver vào chân đèn ứng với cực (+), dây đen từ drriver vào chân đèn ứng với cực (-).

Bước 3: Thực hiện lắp máng, bóng và hoàn tất quá trình lắp đặt.

Bước 4: Kết nối nguồn điện, kiểm tra độ sáng của đèn.

THÔNG TIN CHI TIẾT DÒNG ĐÈN LED TUÝP PHILIPS

Bóng đèn led tuýp Philips có nhiều ưu điểm vượt trội so với đèn huỳnh quang vì thế việc thay thế và sử dụng hoàn toàn đem lại lợi ích tối đa cho hoạt động chiếu sáng. Từ mức giá đến chất lượng hoàn toàn đáp ứng nhu cầu số đông của người tiêu dùng hiện nay với hệ thống điện sử dụng lâu dài, tiết kiệm. Chúng ta hãy cùng điểm qua một số dòng sản phẩm đèn led tube Philips để biết thêm giá trị sử dụng của dòng đèn này.

Sơ đồ mạch đèn led 1m2

sơ đồ đấu bóng tuýp led 1m2
sơ đồ đấu bóng tuýp led 1m2



Sơ đồ đấu đèn tuýp led Rạng đông

Tương tự như bóng tuýp led khác, về cơ bản là như nhau. Đặc biệt trên vỏ bóng có ghi sơ đồ mạch điện, các bạn xem và dựa vào đó kết hợp kiến thức video dưới đây các bạn có thể tự lắp đơn giản

Sơ đồ đấu bóng tuýp led rạng đông
Sơ đồ đấu bóng tuýp led rạng đông





Xem thêm: Lắp đặt đèn led tủ bếp tại Hà Nội

Cảm ơn bạn đã quan tâm tới bài viết Sơ đồ đấu bóng đèn tuýp led từ máng huỳnh quang của chúng tôi
